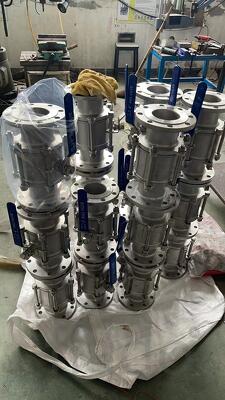

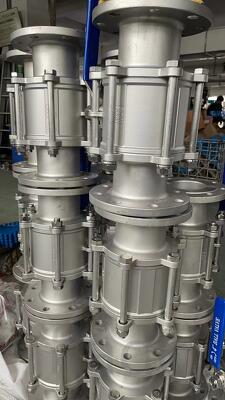

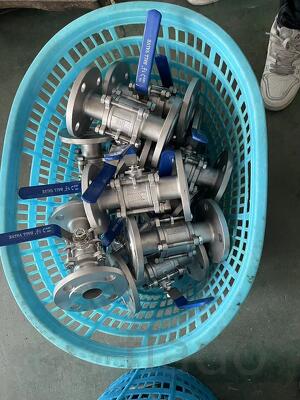

Кран шаровой трехсоставной фланцевый
Шаровой кран — кран, запирающий или регулирующий элемент которого имеет сферическую форму.
Это один из современных и прогрессивных типов запорной арматуры, регулирующим элементом которой является подвижная деталь затвора, имеющая сферическую форму, с отверстием для прохода потока рабочей среды и для его закрытия.
Конструкция шаровых кранов не является новинкой и известна уже более 100 лет, однако в ранних вариантах она не обеспечивала плотного перекрытия прохода среды из-за трудности её обеспечения металлическими поверхностями шаровой пробки и сёдел корпуса. Появление и внедрение в арматуростроение таких материалов как фторопласт, синтетических каучуков для изготовления сёдел привели к началу широкого использования шаровых кранов. Новые материалы позволили обеспечить плотность закрытия и существенно снизить усилия, необходимые для управления краном.
Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. Диаметр отверстия чаще всего соответствует внутреннему диаметру трубопровода, на который устанавливается кран, называющийся в этом случае полнопроходным. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало шаровые краны основным запорным устройством на линейной части магистральных газопроводов. Однако для уменьшения габаритов и крутящих моментов, необходимых для управления арматурой, иногда применяются суженные краны.
Кроме вышесказанного шаровые краны имеют ряд других достоинств, среди которых:
простота конструкции;
высокая и надёжная герметичность;
небольшие габариты;
простая форма проточной части и отсутствие в ней застойных зон;
удобное управление;
малое время, затрачиваемое на поворот;
применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.
Как недостаток можно отметить необходимость наличия «мёртвой» зоны для поворота у кранов с консольной ручкой. Данный недостаток можно компенсировать краном с ручкой-барашком.
