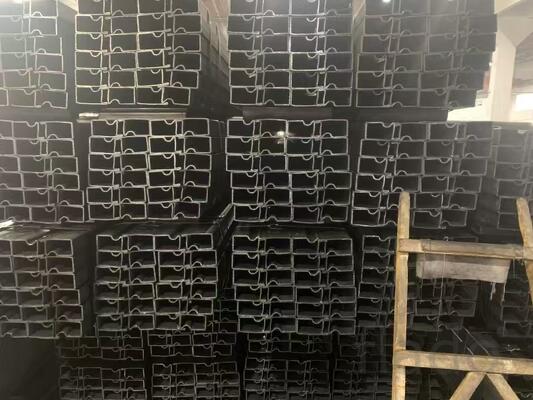

Профили для опалубки

Основные габаритные размеры включают общую высоту 119,8±0,5 мм и ширину верхней части 60±0,5 мм. Вертикальные сегменты имеют размеры 63,6 мм, 58 мм, 21,8 мм, 70 мм и 24,8 мм, при этом отдельные элементы отмечены размерами 10 мм, 15 мм, 2,8 мм, 25 мм, 2 мм и 9 мм. Угловые параметры составляют 73°, 78°±1° и повторный угол 73°. Радиусы скруглений обозначены как R5 (в двух местах), R6 и R3. На чертеже также указаны зоны для выполнения работ: «Положение сварного шва» и «Место размещения шва». В нижней части документа зафиксированы масштаб 1:1 и поле для указания материала.
