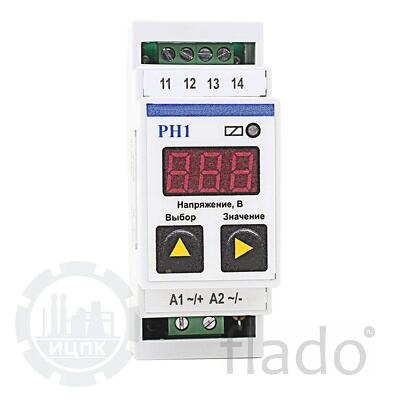

РН1, РН2 реле напряжения используются в схемах релейной защиты и автоматики энергетических систем, в устройствах ввода электропитания, для защиты промышленного оборудования и бытовых устройств, питающихся от однофазной электрической сети постоянного и переменного тока.
<h4>Структура условного обозначения</h4>
Реле маркируются так: РН1. х1. х2. х3, где:
1 — обозначение реле: РН1;
2 — номинальное контролируемое напряжение – (не указывается при сетевом общепромышленном исполнении 220/380В);
3 — вид контактов реле:
не указано — NO,NC;
C/O — две группы переключающих контактов;
4 — характеристика срабатывания:
не указано — прямая ( срабатывание при Uмин.<u>инв. — инверсная (срабатывание при Uвх.<u>Uмакс) </u>мин.></u>вх.<u></u>
Реле маркируются так: РН2. х1. х2. х3. х4. х5. х6. х7. х8, где:
1 – обозначение изделия: РН2;
2 – порог срабатывания по Umin;: в пределах диапазона контролируемых напряжений
3 – порог срабатывания по Umax: в пределах диапазона контролируемых напряжений
4 – гистерезис на возврат после срабатывания по Umin;: в пределах диапазона контролируемых напряжений
5 – гистерезис на возврат после срабатывания по Umax: в пределах диапазона контролируемых напряжений
6 – задержка срабатывания: 0,05÷9,99с
7 – задержка возврата: 0,05÷9,99с
8 – вид контактов реле:
не указано — NO,NC;
C/O — две группы переключающих контактов;
9 – характеристика срабатывания:
не указано — прямая ( срабатывание при Uмин.<u>инв. — инверсная (срабатывание при Uвх.<u>Uмакс </u>мин.></u>вх.<u></u>
Пример обозначения при заказе: РН2.176.253.5.5.0,2.2,0.С/О.ИНВ- реле напряжения РН2; по- рог срабатывания по Umin 176V; порог срабатывания по Umax 253V; гистерезис на возврат после срабатывания по Umin 5V; гистерезис на возврат после срабатывания по Umax 5V; задержка сраба- тывания 0,2с; задержка возврата 2,0с;с двумя группами переключающих контактов; с инверсной характеристикой срабатывания.
<h4>Аналоги</h4>
Реле напряжения РН1, РН2 позволяет заменить широкий спектр реле напряжения, производимых различными предприятиями: НЛ-4; НЛ-5; НЛ-6; НЛ-6А; НЛ-7; НЛ-8; НЛ-9; НЛ-18-1; НЛ-18-2; НЛ-19; РН53, РН54, РН153, РН154, РСН12, РСН14, РСН15, РСН16, РСН17, РСН14М, РСН15М, РСН16М, РСН17М; РСН50; РН101; РН111; РН112; РКН-1
Производство в Москве. Работаем с любыми регионами. Самовывоз или доставка готовых изделий через ТК в любые регионы РФ, РБ, РК, Армения, в т.ч. осуществляем отгрузку в: Санкт-Петербург Бокситогорск Большая Ижора Будогощь Важины Вознесенье Волосово Волхов Всеволожск Выборг Вырица Высоцк Гатчина Дружная Горка Ефимовский Зеленогорск Ивангород им. Морозова им. Свердлова Каменногорск Кингисепп Кириши Кировск Колпино Коммунар Красное Село Красный Бор Кронштадт Кузнечное Кузьмоловский Лебяжье Левашово Лесогорский Лодейное Поле Ломоносов Луга Любань Мга Мурино Назия Никольский Никольское Новая Ладога Отрадное Павлово Петергоф Пикалево Подпорожье Приладожский Приозерск Пушкин Рахья Романовка Рощино Рябово Светогорск Свирьстрой Сертолово Сестрорецк Сиверский Синявино Сланцы Советский Сосновый Бор Сясьстрой Тайцы Тихвин Токсово Толмачево Тосно Ульяновка Форносово Шлиссельбург
