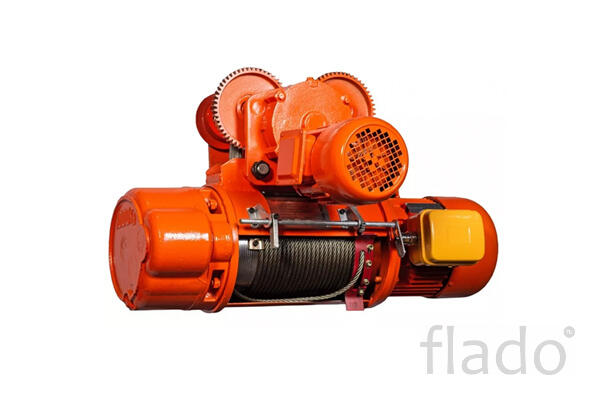

Промышленная канатная таль CD1 — это высокопроизводительное грузоподъемное оборудование применяется на производственных предприятиях, складах и ремонтных базах. Подключение к трехфазной сети напряжением 380В гарантирует стабильную работу двигателя даже при продолжительных тяжелых нагрузках.
Конструктивные особенности и принцип действия
Механизм подъема реализован через намотку стального каната на барабан. Горизонтальная транспортировка груза осуществляется по монорельсовому пути (двутавровой балке). Для этого используется самоходная тележка, оснащённая приводным электродвигателем.
Важная особенность: габариты тали напрямую зависят от необходимой высоты подъема. Увеличение длины каната влечет за собой рост диаметра барабана и общих размеров механизма. Для обеспечения устойчивости и плавного хода крупногабаритных модификаций с длинным канатом применяется спаренная схема движения: таль опирается на две тележки — это могут быть как две приводные тележки с двигателями или комбинированный вариант с одной электрической тележкой и одной холостого хода.
Многоуровневая система безопасности
Безаварийная работа и защита товарно-материальных ценностей (ТМЦ) обеспечиваются за счет следующих решений:
Концевые выключатели. Автоматически отключают механизм при достижении критической верхней или нижней точки. Это исключает удар грузовой скобы о барабан и столкновение груза с полом.

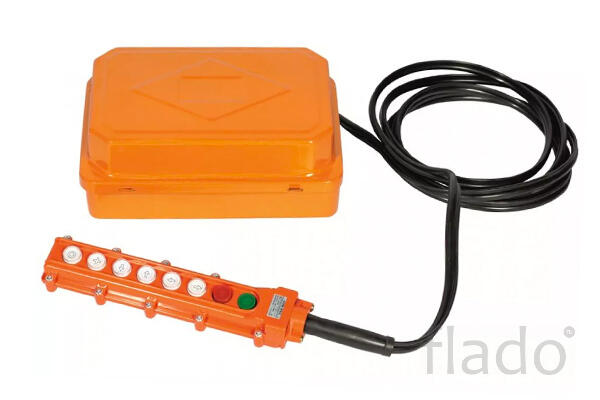

Эргономика оператора. Длина кабеля пульта управления рассчитана с запасом безопасности: он ровно на 1 метр короче максимальной высоты подъема.
Скоростные параметры и условия эксплуатации
Скорость перемещения: до 20 метров в минуту по горизонту, что позволяет существенно оптимизировать внутрицеховую логистику.
Климатическое исполнение: Базовая версия тали CD1 предназначена для работы исключительно в закрытых, отапливаемых помещениях (цехах, ангарах, крытых складах).
Уличная эксплуатация: Эксплуатация под открытым небом допускается только при условии монтажа дополнительного защитного навеса (кожуха), который убережет электроузлы и стальной канат от осадков и коррозии.
Характеристики:
Грузоподъёмность: 5т.
Высота подъёма: 24 м.
Рабочее напряжение: 380В.
Тип установки: передвижная
Дополнительные характеристики:
Диаметр каната: 15 мм.
Мощность двигателя: 7,5 кВт
Тип двутавровой балки: 25а-63с
Тип поднимающего механизма: канат
Габариты и вес:
Габариты (ДхШхВ): 185х56х81 см
Вес: 631 кг.
Код товара: 13758
